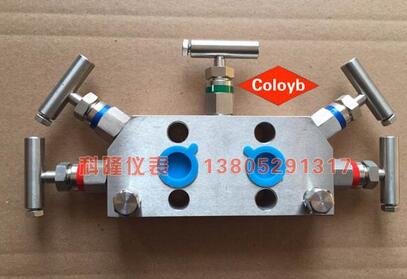

共面五阀组外形美观、结构精巧，密封性能可靠 五阀组价格，是石油、化工、冶金、食品、仪表等行业用户的最佳选择。 共面五阀组产品安装方便、快捷、省时省料。可水平安装、亦可垂直安装。连接形式有螺纹、焊接、卡套、法兰式。法兰端直接安装于变送器，连接螺栓M10 x 25 、7/16”x 25六角螺栓和M10 x 40、7/l6”x40 内六角美制螺栓。

共面五阀组设计于天然气应用：
共面五阀组用于和传统法兰式差压变送器直接安装，也可以通过长螺栓与带共面法兰的3051CD直接安装。DC 系列五阀组仅有板式（W 式）一种。DC五阀组仪表接口（出口）的中心距为54mm，直接与差压变送器的高低压接口相连，使用O型环通过螺栓压紧密封。两个与过程端相连的截止阀用来截断过程流体与仪表的连接，一个平衡阀在两截止阀中间，用来平衡高低压腔室，以方便对差压变送器进行调零。与三阀组相比多了两个排污阀，以更方便可控的进行排污及校验。在左右两侧各有一个1/4NPT内螺纹的泄放口。W 式五阀组的过程连接为1/2-14NPT内螺纹。

共面五阀组设有排污阀，可作泄压、排污或介质回收等用。图示HEJ1-02、04带有穿板接管 五阀组，可安装于保护（温）箱内，若不用于保护（温）箱内，用户说明后，可供图示三阀组的普通接管，以使结构紧凑。
