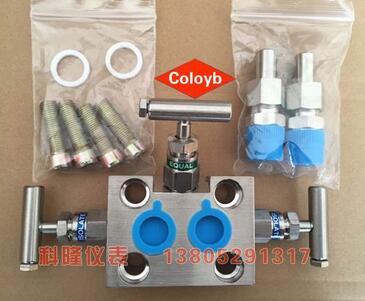

共面三阀组用于差压变送器配套安装,用于从引压点将信号引入变送器正负测量室,使引压点与测量室接通或断开,能直接用螺栓与变送器连接。共面三阀组广泛应用于各种工业领域,是一种不可缺少的装置,1151型三阀组可分三种:法兰工式、带变送器接头、不带变送器接头。
共面三阀组开关顺序
(1)检查各个三阀组阀门、导压管、活接头等是否已连接牢固;
(2)检查二次阀和排污阀是否关闭,平衡阀是否关闭(三伐组);
(3)稍开一次阀(根部伐),然后检查导压管、阀门、活接头等,如果不漏就把一次阀全开;
(4)分别打开排污阀,进行排污后,关闭排污阀;
(5)拧松差压室丝堵,排除其中的空气;
(6)待导压管内充满凝结水后方可起动差压变送器;
(7)起动差压变送器,开正压三阀组,关平衡阀,开负压阀
1)保证准确采集孔板前后压力值。在具体操作中体现在:
a 保证两个冷凝罐液位高度一致。当一次阀一旦打开后,a b c不可同时打开。否则负压侧冷凝器里的凝结液或隔离罐里的隔离液将会流失,
导致仪表指示不准,甚至被迫停运。
b 排除传导管中的异物和空气。体现在 第4项和第5项。
2)尽可能地保证变送器不损坏。在具体操作中体现在:第7项,三阀组顺序正-平-负。
